Как собрать контрольную лампу электрика? с фото И хотя на сегодняшний день уже существуют специальные индикаторные отвертки для проверки фазы, а также измерительные приборы, контрольные лампочки все еще есть у каждого электрика и автолюбителя. С помощью данных самоделок можно узнать, есть ли напряжение в розетке, а также определить, какой из предохранителей в машине вышел из строя. Далее мы расскажем, как сделать контрольку на 12 и 220 Вольт своими руками, предоставив наглядные фото примеры, схемы и видео инструкции.

Содержание:

  • Для домашней сети
  • Для автомобиля
Для домашней сети

Если Вы решили сделать контрольную лампу для проверки проводки в доме, где напряжение в сети составляет 220 Вольт, то все, что нужно это:

  • Лампочка на 220 В.
  • Электрический патрон.
  • Два медных одножильных провода длиной по 50 см каждый.
  • Щупы для удобства использования контрольки.
  • Защитный кожух для лампочки.
  • Итак, все, что нужно сделать – подключить провода к патрону и вкрутить в него лампу. Как Вы уже поняли, самодельная контрольная лампочка на 220 Вольт имеет достаточно простую конструкцию, что позволяет собрать ее своими руками даже неопытному электрику.

    Чтобы было удобно использовать контрольку, рекомендуется дополнительно концы каждого провода соединить с щупами, которыми будет гораздо проще пользоваться, если нужно проверить напряжение в розетке.

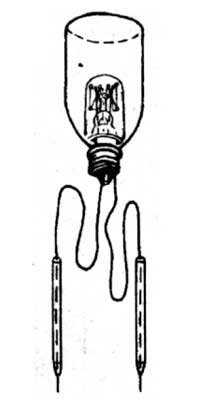

    Также рекомендуется дополнительно защитить лампу накаливания кожухом, будь это защита из проволоки либо прозрачного пластикового колпачка подходящего размера. Защищать лампу нужно потому, что они часто при измерениях лопаются и могут повредить начинающего электрика.

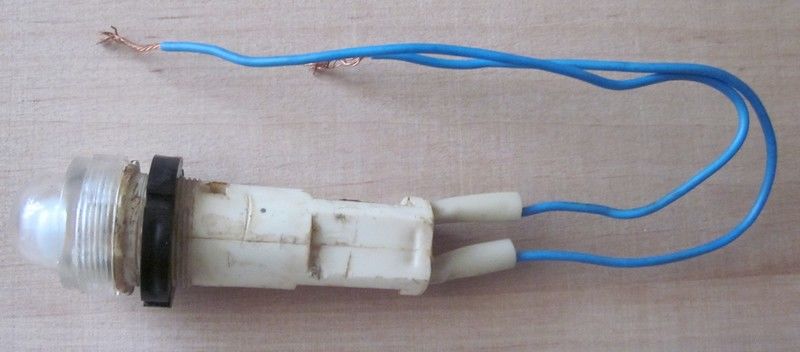

    Фото примеры нескольких вариантов самоделки из лампочки и двух проводов Вы можете просмотреть ниже:

    Помимо этого советуем просмотреть видео мастер-класс по сборке самоделки на батарейках:

    Диодная контролька своими руками Для автомобиля

    Если Вы хотите самостоятельно сделать контрольку для авто на 12 Вольт, рекомендуем использовать следующую схему:

    В этом примере VD1 и VD2 это светодиоды разных цветов, которые будут сигнализировать о том, к «+» Вы дотронулись или же к «-». HL1 это обычная лампочка мощностью 1,2 Вт, которая нужна для того, чтобы проверять «слаботочку». Проверка осуществляет при включении кнопки, которая также указана на схеме перед лампой. В качестве щупа автор диодной контрольной лампы использовал обычный саморез по дереву. Провод рекомендуется брать акустический, т.к. он гибкий и не так быстро повредится при работе. В отличие от контрольки на 220в, автомобильная самоделка оснащена проводом, длиной 2 метра, чтобы можно было проводить измерения даже в салоне машины либо под ней. Ну и последнее, что следует отметить – чтобы сделать прибор аккуратным, используйте розетку для прикуривателя, которая станет отличным корпусом для контрольной лампочки. Увидеть инструмент для автоэлектрика на 12в Вы можете на следующих фото примерах:

    В дополнение советуем просмотреть видео, в котором специалист демонстрирует несколько самых популярных видов контрольных ламп для авто (на 12 и даже 24 В), которые можно сделать собственными руками:

    Обзор лучших приборов для авто

    Вот и все, что хотелось рассказать Вам о том, как сделать контрольку на 12 и 220 Вольт своими руками! Надеемся, схема была для Вас понятной, т.к. собрать первый вариант самоделки достаточно просто в домашних условиях!
